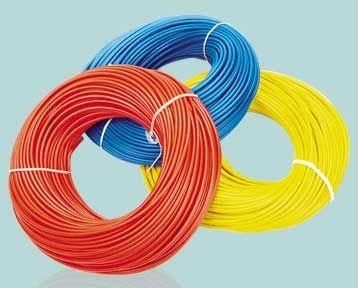

Flexible Insulated Conductor H07V-K
Henan Jiapu Cable Co., Ltd.- Transport Package：Coils
- Specification：CE SGS SABS
- Trademark：Jiapu
- Origin：Henan, China
Base Info
- Model NO.：H07V-K
- HS Code：4101962331
- Production Capacity：5000 Kilometers,Month
Description
| Dimensions – conductor cross-section | Construction of individual conductor | External diameter | Insulation thickness | Conductor resistance at 20 Centgrade | Specific. el. resistance of insulation at 70 Centgrade | Cu weight | Cable weight | Packing* |
| nominal | min-max. | nominal | max | min. | approx. | |||
| mm2 | n x mm | mm | mm | Ω/km | MΩkm | kg/km | kg/km | |
| 1,5 | 30 x 0,25 | 2,8 - 03,4 | 0,7 | 13,3 | 0,0100 | 14,4 | 20 | c.100, c.200 |
| 2,5 | 50 x 0,25 | 3,4 - 04,1 | 0,8 | 7,98 | 0,0095 | 24,0 | 32 | c.100 |
| 4 | 56 x 0,30 | 3,9 - 04,8 | 0,8 | 4,95 | 0,0078 | 38,4 | 46 | c.100 |
| 6 | 84 x 0,30 | 4,4 - 05,3 | 0,8 | 3,30 | 0,0068 | 57,6 | 65 | c.100 |
| 10 | 80 x 0,40 | 5,7 - 06,8 | 1,0 | 1,91 | 0,0065 | 96,0 | 115 | c.100 |
| 16 | 128 x 0,40 | 6,7 - 08,1 | 1,0 | 1,21 | 0,0053 | 153,6 | 170 | c.100 |
| 25 | 200 x 0,40 | 8,4 - 10,2 | 1,2 | 0,780 | 0,0050 | 240 | 260 | CUT |
| 35 | 280 x 0,40 | 9,7 - 11,7 | 1,2 | 0,554 | 0,0043 | 336 | 360 | CUT |
| 50 | 400 x 0,40 | 11,5 - 13,9 | 1,4 | 0,386 | 0,0042 | 480 | 515 | CUT |
| 70 | 356 x 0,50 | 13,2 - 16,0 | 1,4 | 0,272 | 0,0036 | 672 | 710 | CUT |
| 95 | 485 x 0,50 | 15,1 - 18,2 | 1,6 | 0,206 | 0,0036 | 912 | 940 | CUT |
| 120 | 614 x 0,50 | 16,7 - 20,2 | 1,6 | 0,161 | 0,0032 | 1152 | 1180 | CUT |
| 150 | 765 x 0,50 | 18,6 - 22,5 | 1,8 | 0,129 | 0,0032 | 1440 | 1600 | CUT |
| 185 | 944 x 0,50 | 20,6 - 24,9 | 2,0 | 0,106 | 0,0032 | 1776 | 2100 | CUT |
| 240 | 1225 x 0,50 | 23,5 - 28,4 | 2,2 | 0,0801 | 0,0031 | 2304 | 3015 | CUT |
