• Model NO.：24AWG
• Packing：Wooden Case
• Usage：Industrial
• Transport Package：in Roll
• Specification：2*7,0.2
• Trademark：no
• Origin：China
• HS Code：8544491900
• Production Capacity：10, 0000

       Conductors Size(AWG)       NO.of Strands &Gauge       24       7/0.2mm

B. Insulation:
Extruded TEF ( 200ºC)
                                                  Nominal Insulation Thickness       0.16mm±0.2                       Color code       3 cores red and 2 cores white
C. Assembly:
Six conductors (cores) twisted construction.

D. Overall Jacket
Extruded TEF ( 200ºC)
                                                  Nominal Sheath Thickness       0.38mm±0.2                                   Color code       White

3, DIMENSIONS AND TOLERANCES
                              Dimensions/tolerances(mm)       Ø3.65±0.25

6. How to select:Order Code: e.g.

J

2*7/0.3

FG

FG

SS

DIN

  1                           2                                  3                                     4                          5                       6

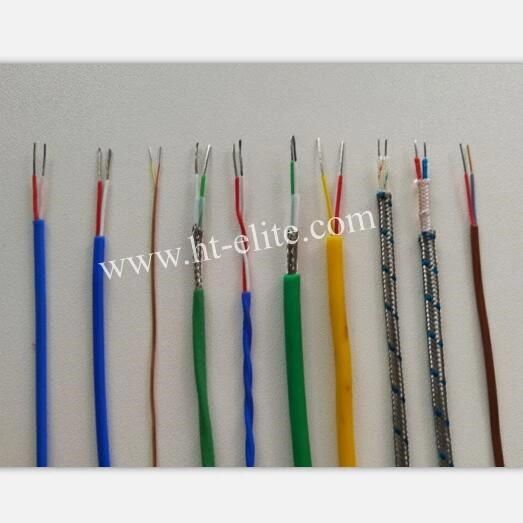

1  Thermocouple Types: K, J, E, T, N, S          RTD: Cu, Ni

2  Conductot dimension:
2*7/0.3 means 2 cores,  each core includes 7 strands wire,
each wire diameter is 0.3mm, more example: 2×7/0.2, 2×4/0.65, 2×1/0.3 etc.
Other way to symbol the conductor dimensions:
Conductor square meter: 0.25mm²
AWG standard (see*Table 2)

3 Insulated layer materials:
FG: fiberglass   PVC: PVC      TF: teflon        SR: silicone rubber

4 Jacket layer material
FG: fiberglass   PVC: PVC      TF: teflon        SR: silicone rubber

5 Galvanized Layer material:   SS: stainless steel  TB: tinned brass

6Color Code:
ANSI: American standard   DIN: Germany standard    BS:Britain standard
NFC: France Standard          JIS: Japan Standard           IEC: IEC standard
