• Model NO.：CAAI Cable 3x16+1x16+NA25mm2
• Wire Core Material：Aluminum Wire
• Certification：ISO, CCC, CE, UL
• Model：Jkly
• Brand：Yifang Cable
• Rated Voltage：0.6,1kv
• Conductor：Aluminum
• Sheath Color：Black
• Cores：3X16+1X16+Na25mm2
• Insulation Thickness：1.14mm
• Country Exported：South America:Chile,Peru,etc
• Standard：Ntp 370.254, IEC 60228
• Transport Package：Wooden Drum
• Specification：1.1m drum
• Trademark：Yifang Cable
• Origin：China
• HS Code：8544601200
• Production Capacity：300km Per Month

Basic Info.

Model NO. CAAI Cable 3x16+1x16+NA25mm2 Wire Core Material Aluminum Wire Certification ISO, CCC, CE, UL Model Jkly Brand Yifang Cable Rated Voltage 0.6/1kv Conductor Aluminum Sheath Color Black Cores 3X16+1X16+Na25mm2 Insulation Thickness 1.14mm Country Exported South America:Chile,Peru,etc Standard Ntp 370.254, IEC 60228 Transport Package Wooden Drum Specification 1.1m drum Trademark Yifang Cable Origin China HS Code 8544601200 Production Capacity 300km Per Month

Product Description

Conductor Autoportante de Aluminio CAAI Cable 3x16+1x16+NA25mm2


CAAI-S Conductor de aluminio con cable soporte de acero abc cable

DESCRIPCIÓN
Los cables para distribución aérea autosoportados aislado con XLPE para tensiones hasta e inclusive 0,6 / 1 kV. Está formados por un conjunto de varios conductores cableados clase 2, de cobre recocido o aluminio puro, cada uno esta aislado con polietileno reticulado (XLPE) de color negro resistente a la intemperie, reunidos alrededor de un elemento portante de alta resistencia a la tracción que puede ser, de cobre duro o aleación de aluminio o acero galvanizado, con o sin aislamiento de polietileno reticulado (XLPE) de color negro resistente a la intemperie.
El conjunto puede incorporar también uno o más conductores aislados adicionales para alumbrado público.
APLICACIONES
Los cables autosoportados aislados con XLPE, se emplean para redes aéreas de distribución de energía eléctrica de bajo costo, en zonas urbanas y rurales.
Se instalan tanto en postes como adosados a muros, en ambos casos, con los debidos accesorios. No requieren el uso de aisladores.
TENSIÓN
Adecuados para sistemas de distribución de 110, 220, 380 y 440 voltios.
TENSIÓN NOMINAL
U0 / U = 0,6 / 1 kV.
TEMPERATURA
De operación 90 º C
Sobrecarga de emergencia 130 ºC
De cortocircuito 250 ºC
NORMAS DE FABRICACIÓN
NTP 370.254
DENOMINACIÓN
CAAI - S Conductor de aluminio con cable soporte de acero

Packaging Details

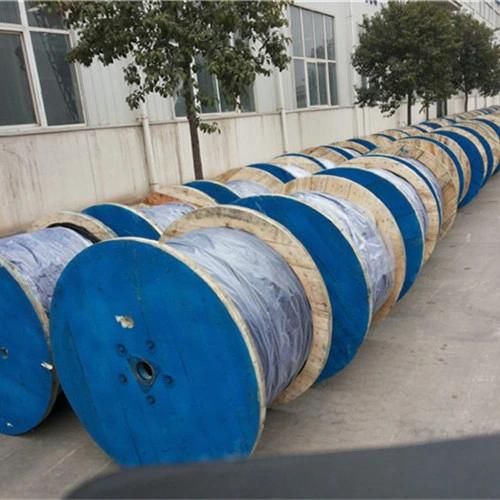

Wooden drum or Iron & wooden drum
Delivery Time
About 20 working days



Characteristics

CONSTRUCTION CHARACTERISTICS
Conductor material	aluminum Alloy 1350
Insulating material	XLPE
Core identification	Rib markings
Neutral messenger	AAAC - All Alloy Aluminium Conductor
Public lighting	1 x 16 mm²
DIMENSIONAL CHARACTERISTICS
Number of cores	3
Phase Conductor Cross Section	16mm²
Phase Conductor Diameter	5mm
Minimum insulation thickness	1.15mm
Minimum insulation thickness Public Lighting	1.15mm
Neutral conductor section (when smaller)	25mm²
Nominal outer diameter	20.7mm
Approximate weight	366kg/km
Minimum insulation thickness Neutral Messenger	1.15mm
Neutral Conductor Diameter	6.4mm
Number of aluminium wires	7
ELECTRICAL CHARACTERISTICS
Max. DC resistance of the conductor at 20°C	1.91Ohm/km
Permanent current rating, phase conductor in air a 30°C	85A
Rated Voltage Uo/U (Um)	0.6/1 kV
Max. linear resistance, public lighting conductor	1.91Ohm/km
Dielectric strength	4.0kV
Time of application Dielectric strength core to screen DC	5min.
USAGE CHARACTERISTICS
Bending factor when installed	4(xD)
U.V resistance	Yes
Maximum operating temperature	90°C
Overload maximum core temperature	130°C
Short-circuit max. conductor temperature	250°C
