Cable Caai 0.6/1 Kv 3X25+1X16+Na25mm2
YIFANG ELECTRIC GROUP INC.- Application：Overhead
- Voltage：Low Voltage Cable
- Current：DC & AC
- Insulation Material：XLPE
- Sheath Material：None
- Material Shape：Round Wire
Base Info
- Model NO.：Cable CAAI 3x25+1x16+NA25mm2
- Wire Core Material：Aluminum Wire
- Certification：ISO, CCC, CE, UL
- Model：Jkly
- Brand：Yifang Cable
- Rated Voltage：0.6,1kv
- Conductor：Aluminum
- Sheath Color：Black
- Cores：3X25+1X16+Na25mm2
- Insulation Thickness：1.14mm
- Country Exported：South America:Chile,Peru,etc
- Standard：Ntp 370.254, IEC 60228
- Transport Package：Wooden Drum
- Specification：1.1m drum
- Trademark：Yifang Cable
- Origin：China
- HS Code：8544601200
- Production Capacity：300km Per Month
Description
Basic Info.
Model NO. Cable CAAI 3x25+1x16+NA25mm2 Wire Core Material Aluminum Wire Certification ISO, CCC, CE, UL Model Jkly Brand Yifang Cable Rated Voltage 0.6/1kv Conductor Aluminum Sheath Color Black Cores 3X25+1X16+Na25mm2 Insulation Thickness 1.14mm Country Exported South America:Chile,Peru,etc Standard Ntp 370.254, IEC 60228 Transport Package Wooden Drum Specification 1.1m drum Trademark Yifang Cable Origin China HS Code 8544601200 Production Capacity 300km Per MonthProduct Description

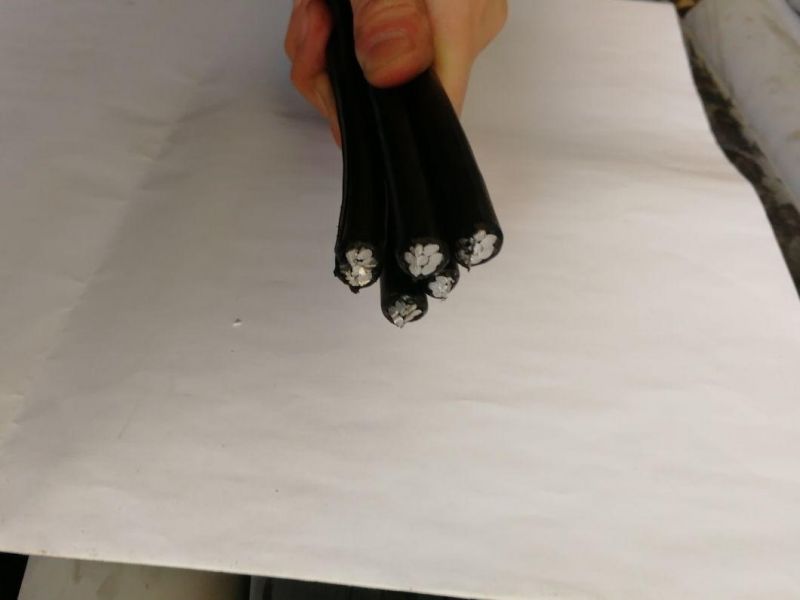

Cable Caai 0.6/1 Kv 3x25+1x16+NA25mm2
ORMA
Internacional : IEC 60228; IEC 60811-201; IEC 60811-401; IEC 60811-402; IEC 60811-501; IEC 60811-502; IEC 60811-507; IEC 60811-511Nacional : NTP 370.254; NTP 370.258; NTP-IEC 60228
DESCRIPCIÓN
Aplicación:
Para redes secundarias de distribución aérea urbana y rural, con tensiones hasta 1000 V.
Construcción:
1. Conductor: Aluminio 1350, clase 2.
2. Aislamiento: Polietileno reticulado XLPE.
3. Alumbrado público: Aluminio 1350 - XLPE.
4. Neutro soporte aislado: Aleación de aluminio 6201 - XLPE.
Principales características:
Disminuye el hurto de energía, el polietileno reticulado permite mayor capacidad de corriente y alta resistencia de aislamiento, menor reactancia inductiva que con conductores desnudos, usados en líneas de distribución aérea. Mayor seguridad por la resistencia mecánica y dureza del aislamiento. No se requiere el uso de aisladores para su instalación. Resistente a la abrasión, intemperie y rayos solares.
Sección:
Desde 16 mm2 hasta 120 mm2.
Marcación:
INDECO S.A. CAAI 0,6/1 kV - (Nro. fases x Sección) + (Nro. conductores x Sección alumbrado público) + NA (Sección neutro soporte) - Año - Metrado secuencial.
Embalaje:
En carretes de madera no retornables.
Color:
Negro, ver identificación de fases.
Normas nacionales
NTP-IEC 60228: Conductores para cables aislados.
NTP 370.254: Cables para distribución aérea autosoportados aislados con XLPE para tensiones hasta e inclusive 0,6/1 kV.
NTP 370.258: Conductores con alambres redondos de aluminio cableados concéntricamente para líneas aéreas.
Normas internacionales aplicables
IEC 60228: Conductores para cables aislados.
IEC 60811-201: Medición del espesor de aislamiento.
IEC 60811-401: Métodos de envejecimiento térmico. Envejecimiento en horno de aire.
IEC 60811-402: Ensayo de absorción de agua.
IEC 60811-501: Ensayo para determinar las propiedades mecánicas del aislamiento y cubierta.
IEC 60811-502: Ensayo de contracción para aislamientos.
IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulados.
IEC 60811-511: Medición del índice de fluidez en caliente de los compuestos de polietileno.
Packaging Details
Wooden drum or Iron & wooden drum
Delivery Time
About 20 working days
Characteristics
| CONSTRUCTION CHARACTERISTICS | |
|---|---|
| Conductor material | aluminum Alloy 1350 |
| Insulating material | XLPE |
| Core identification | Rib markings |
| Neutral messenger | AAAC - All Alloy Aluminium Conductor |
| Public lighting | 1 x 16 mm² |
| DIMENSIONAL CHARACTERISTICS | |
| Number of cores | 3 |
| Phase Conductor Cross Section | 25mm² |
| Phase Conductor Diameter | 5.8mm |
| Minimum insulation thickness | 1.15mm |
| Minimum insulation thickness Public Lighting | 1.15mm |
| Neutral conductor section (when smaller) | 25mm² |
| Nominal outer diameter | 22.8mm |
| Approximate weight | 448kg/km |
| Minimum insulation thickness Neutral Messenger | 1.15mm |
| Neutral Conductor Diameter | 6.4mm |
| Number of aluminium wires | 7 |
| ELECTRICAL CHARACTERISTICS | |
| Max. DC resistance of the conductor at 20°C | 1.2Ohm/km |
| Permanent current rating, phase conductor in air a 30°C | 114A |
| Rated Voltage Uo/U (Um) | 0.6/1 kV |
| Max. linear resistance, public lighting conductor | 1.91Ohm/km |
| Dielectric strength | 4.0kV |
| Time of application Dielectric strength core to screen DC | 5min. |
| USAGE CHARACTERISTICS | |
| Bending factor when installed | 4(xD) |
| U.V resistance | Yes |
| Maximum operating temperature | 90°C |
| Overload maximum core temperature | 130°C |
| Short-circuit max. conductor temperature | 250°C |
